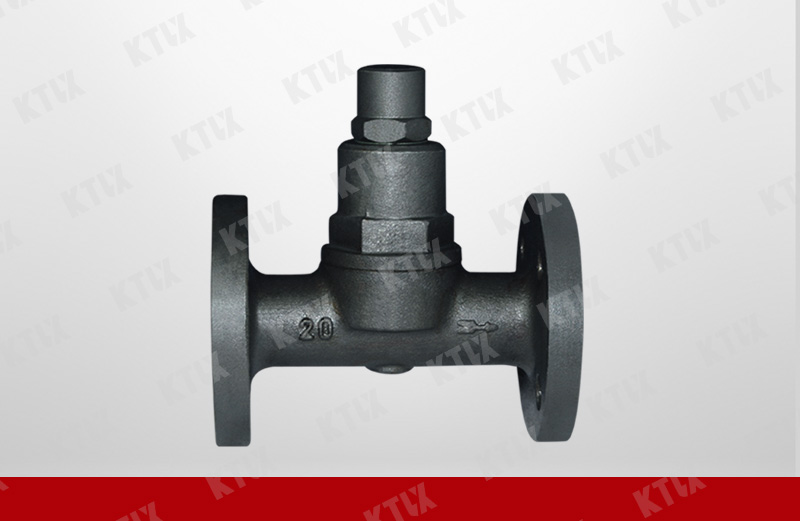

可调双属片式疏水阀(TB5F型)


技术参数
产品型号:TB5(3/6/11)F
公称通径:DN15~50mm
公称压力:PN0.01~1.6MPa
工作温度:≤350℃
主要材质:锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式:手动
设计规范:GB/T 9093
结构长度:GB/T 12250
螺纹连接:ISO 228
法兰连接:JB/T 79,GB 9113,ANSI B16.34
试验与检验:GB/T 13927
产品详情

产品概述

      可调双属片式疏水阀(TB5F型)工作原理是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时,管道出现低温冷凝水,双金属片是平展的,阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高,双金属片感温元件开始弯曲变形,并把阀心推向关闭位置。在冷凝水达到饱和温度之前,疏水阀完全关闭。阀前始终存有高温凝结水,无蒸汽泄漏,节能效果好。


适用范围

      可调双属片式疏水阀(TB5F型)用于蒸汽主管、分汽缸、蒸汽伴热管线、散热器、低温加热槽、夹屑锅等。


特点及性能

1、新型SCCV关闭系统设计,关闭可靠,寿命长久。
2、排放温度可调整,有效地利用高温凝结水中的显热,节能效果显著。
3、排放温度在管网运行时就可进行,并可任意角度安装。
4、阀前始终存有高温凝结水,形成可靠的水封,无蒸汽泄漏。
5、抗水击,排空气性能优良。
6、动作时无噪音,有利于保护环境。
7、通汽初始,阀门全部开启,低温冷凝水和空气迅速排除。大大缩短设备启动时间。
8、内部零件全都用不锈钢制造,抗腐蚀、汽蚀。


主要外形及连接尺寸

产品型号 公称通径 (DN) 连接方式 使用压力 (MPa) 最高允许温度(℃) 调整温度范围(℃) 外型尺寸 参考重量 (Kg)
L H1 H2 W
TB6 15~20 螺纹 0.01~1.6 220 50~180 90 108 25 63 1.8
25 95
TB6F 15~20 法兰 0.01~1.6 220 50~180 150 108 25 63 3.2
25 160 3.9
32~50 230 5.6
TB6W 15~20 承插焊 0.01~1.6 220 50~180 90 108 25 63 1.8
25 95
TB11 15~20 螺纹 0.01~1.6 220 50~190 90 108 25 63 1.8
25 95
TB11F 15~20 法兰 0.01~1.6 220 50~190 150 108 25 63 3.2
25 160 3.9
32~50 230 5.6
TB11W 15~20 承插焊 0.01~1.6 220 50~190 90 108 25 63 1.8
25 95
TB3 15~20 螺纹 0.01~1.6 350 50~190 80 90 23 56 1.5
25 85
TB3F 15~20 法兰 0.01~1.6 350 50~190 150 90 23 56 3.3
25 160 4.2
TB3W 15~20 承插焊 0.01~1.6 350 50~190 80 90 23 56 1.5
25 85
TB5 15~20 螺纹 0.01~2.1 350 50~200 80 90 23 56 1.5
25 85
TB5F 15~20 法兰 0.01~2.1 350 50~200 150 90 23 56 3.3
25 160 4.2
TB5W 15~20 承插焊 0.01~2.1 350 50~200 80 90 23 56 1.5
