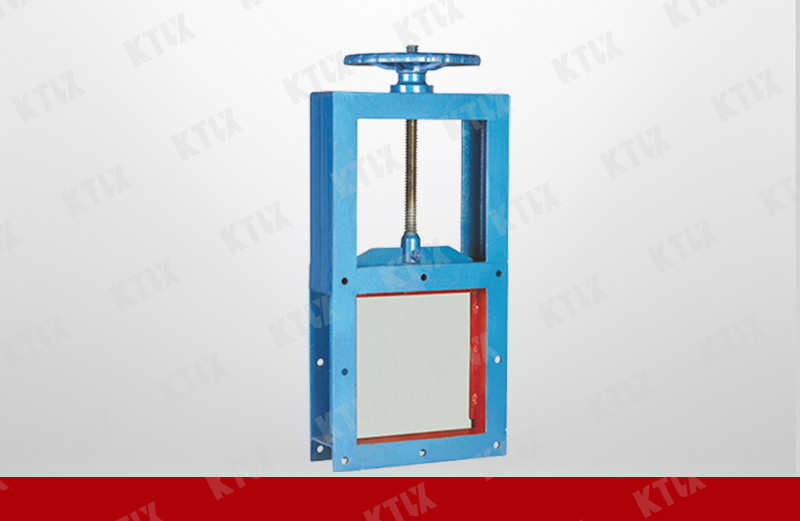

手动螺旋闸门


产品型号:LMD/LMS
公称通径:200×200~1000×1000
公称压力:PN0.1MPa
适用温度:-10~+200℃
连接法兰:GB/T9113、JB/T79
主体材料:Q235A、304、316、304L、316L
密封型式:硬密封、软密封
配套附件:安装法兰
适用介质:粉料、晶粒料、颗粒料等
产品详情

产品概述

       手动螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备。具有结构简单、操纵灵活、重量轻、无卡阻,能随时调整尺度等优点。特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制。广泛用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等,是控制流量变化较大、启动频繁、切断迅速的理想设备。


产品特点

1、具有全通径的通道,等同于平滑的管道,流通能力大,流阻小。

2、具有双重上下游密封,无需润滑的密封部位,密封性好,可靠性高。

3、设计新颖,具有较少的零部件。既满足了管线的工艺性要求,又满足了用户的操作和维护简便性的要求,能保证阀门长期可靠地运行。

4、可提升的闸板密封面,可刮除密封面的的粘着物,自动清除杂物。

5、整体的不锈钢材质,可防止腐蚀破坏。

6、短结构的长度设计,可节省原料、安装空间,也可有效支持管道强度。

7、科学的上密封填料函设计,使上密封安全有效,经久耐用。

8、三角形的支架节省原材料,保证需要的力学性能。

9、阀体加强筋设计提高阀体强度。

10、采用不锈钢阀杆经久耐用,双头螺旋的使用令启闭更为迅速。


主要外形连接尺寸

类别

A×A

B×B

C×C

H

L

n-d

重量(Kg)

单向

200×200

256×256

296×296

820

100

8-Φ12

62

250×250

306×306

346×346

930

100

8-Φ14

70.5

300×300

356×356

396×396

1050

100

8-Φ14

81

400×400

456×456

496×496

140

100

12-Φ14

114

450×450

510×510

556×556

1450

120

12-Φ18

130

500×500

560×560

606×606

1610

120

16-Φ18

147

双向

600×600

660×660

706×706

1830

120

16-Φ18

169

700×700

770×770

820×820

2130

140

20-Φ18

236

800×800

870×870

920×920

2440

140

20-Φ18

303

900×900

974×974

1030×1030

2660

160

27-Φ23

424

1000×1000

10741074

1130×1130

2870

160

24-Φ23

636

说明

LMD-单向

I-手轮

距地面小于1.7米用手轮,大于1.7米用链轮
链条节数M=0.105X-113(X是丝杆中心离地面度度)

LMS-双向 Ⅱ-链轮
