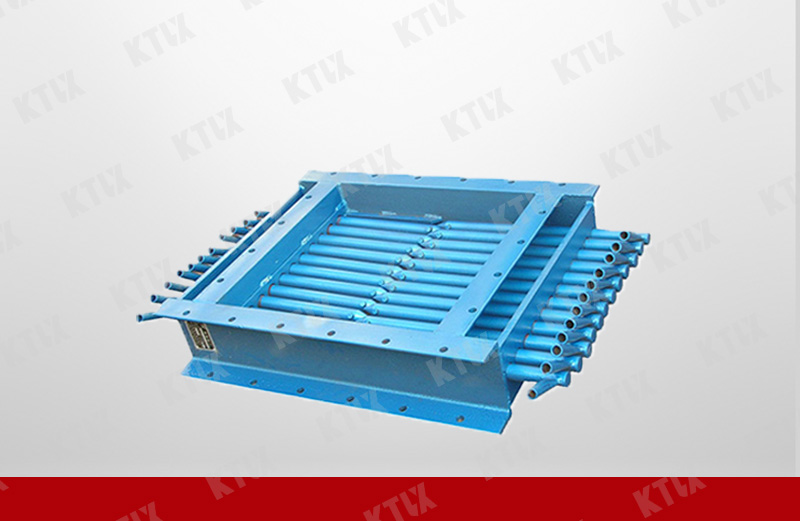

棒条式闸阀(棒条阀)



产品型号:LB-I
产品规格:300×300~1200×1200
适用介质:≤50mm以下颗粒物料
适用温度:≤300℃
产品详情

产品概述

       棒条式闸阀(棒条阀)又称卸料调节器,是根据建材、矿山、冶金等行业对中小型固体、块状物料的给料输送控制、给料等工艺需要而研制的一种新型闸门,适用于≤50mm物料控制。该阀结构简单,易操作,无卡阻,克服了平板闸阀因物料颗粒大所造成启闭力大,甚至关不进去的情况。该阀采用单根棒条操作,因而操作方便、灵活,整体结构为优质钢焊接,刚性好、不变形、使用寿命长,无需维修,是中小型晶、块物料控制的理想设备。


产品特点

1、结构简单,性能可靠,它克服了平板闸门物料颗粒大而造成的闸门无法关闭和缺点。本阀采用单棒条操作,所以操作力小,动作灵活方便。

2、棒条式闸阀(棒条阀)整个结构为优质碳素钢制造,强度高,使用寿命长,维修方便。

3、由于采用了双棒条结构,因而克服了单棒条闸门承载能力小的缺点,因而它多用在较大口径的重载条件下。


工作原理

  棒条式闸阀(棒条阀)主要由框架、棒条组成,当棒条插入框架上,则一组棒条组成一平行栅板,将块状物料阻挡在闸门一侧,若抽出一条栅板则出现一条较大的空隙,物料就可以从该空隙进入闸门的另一侧,抽出棒条的多少由工艺流程的需要来决定。


主要外形尺寸

规格 A×A1 B×B1 C×C1 L H H1 n-Ф 重量(Kg)
300×300 390×390 350×350 300×300 800 120 140 8-Ф14 173
400×400 490×490 450×450 400×400 1000 120 140 12-Ф14 256
500×500 610×610 560×560 500×500 1200 140 160 16-Ф18 385
600×600 710×710 660×660 600×600 1400 140 160 16-Ф18 550
700×700 820×820 770×770 700×700 1600 160 180 20-Ф18 790
800×800 920×920 870×870 800×800 1800 160 180 20-Ф18 892
900×900 1030×1030 972×972 900×900 2000 160 180 24-Ф123 1077
1000×1000 1130×1130 1068×1068 1000×1000 2200 160 180 24-Ф123 1338
1100×1100 1240×1240 1183×1183 1100×1100 2500 180 200 28-Ф123 1671
1200×1200 1340×1340 1280×1280 1200×1200 2700 180 200 32-Ф123 2089
